一、設備簡介
6-15免燒磚機以礦渣、礦渣、粉煤灰、石粉、砂石、水泥等原材料為原料，通過科學配比加水?dāng)嚢瑁瑢⑵鋲褐瞥伤啻u、空心砌塊或彩色路面磚等。6-15免燒磚機又叫水泥磚機等，無需燒結，短時間自然養護即可出廠，投資少，見效快，一條生產線需要2000多平方米的場地和4-5名工人，廠房長12米，寬8米，高4.5-5米。
二、設備性能特點
1、6-15免燒磚機電氣系統采用先進的彩色觸摸屏和PLC控制，配有數據輸入輸出裝置，控制系統包括安全邏輯控制和故障診斷系統;
2、新型半封閉進料漏斗配有直線往復板，能快速、均勻地將物料加入磚機模具，充分利用有效振動，將振動力均勻地傳遞到模具箱的各個部位，大大提高了產品密度和模具箱的使用壽命;
3、采用進口液壓元件和密封件，采用高動態性能比例閥，根據不同工作要求調節油量和壓力，控制關鍵部件的動作;
4、氣動阻尼系統大大降低了振動時的噪音和振動對設備的不利影響，使設備更加穩定可靠;
5、采用高精度、高強度鑄件及特殊焊接工藝和材料制成，剛性好，抗振性好，使用壽命長;
6、6-15型免燒磚機采用四桿導向方式，保證沖頭和模具的運動;
7、采用臺式振動壓模和往復導向送料裝置，成型周期短，生產效率高，砌塊質量高，壓實度、強度、尺寸大;
8、采用機、電、液一體化技術，使設備各循環過程運行一致，成形產品穩定性高，廢品率低;

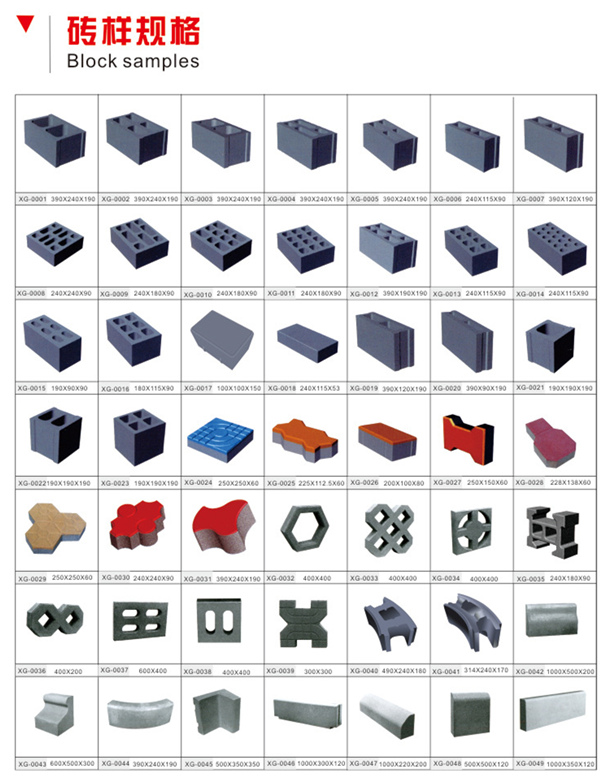

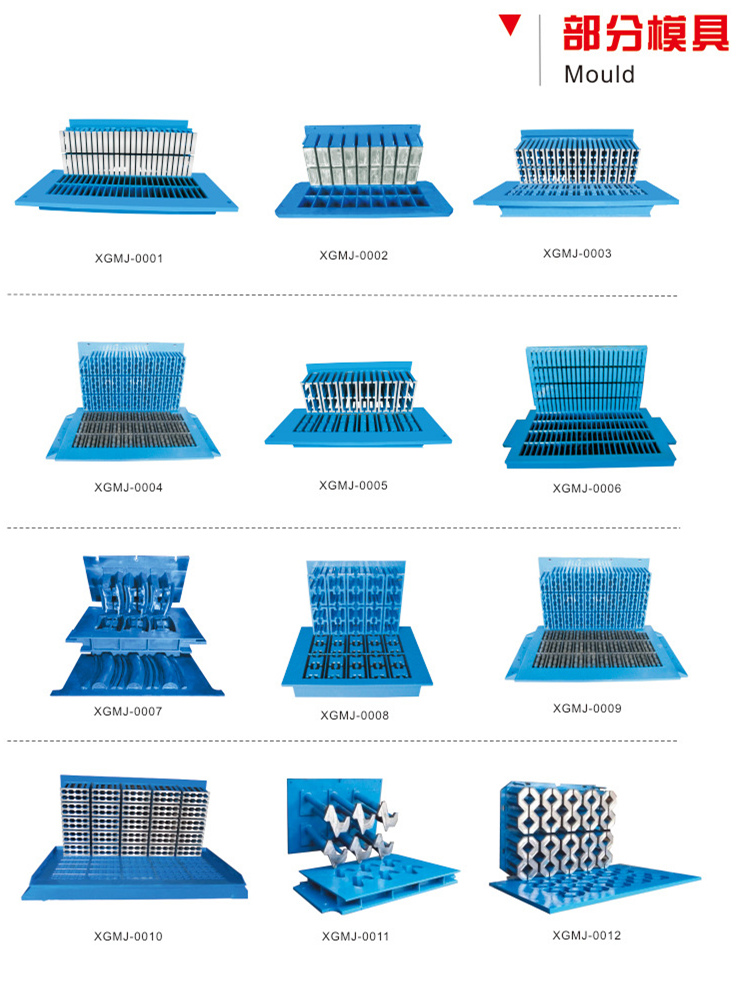

9、一機可通過更換磚機模具生產不同規格的多孔磚、空心磚、檢查井、路面磚、植草樹磚、護坡磚等水泥制品。
三、生產線配置
6-15免燒磚機生產線標準配置：主機(含主布料、副布料、進板系統、出板系統、液壓泵站、電腦控制柜、)輸送機、攪拌機(根據產品耗料多少自選型號大小)，整條生產線價格10-15萬之間。生產線配用三相380伏電壓，建議電表使用50安，主動力線號16平方，生產線總功率為24.5千瓦，其中泵站電機為連續運轉，其余電機間歇性工作。
四、設備技術參數
YTQ6-15免燒磚機生產量表
|
規格 |
產品 |
塊/托板 |
塊/天 |
塊/年 |
備注 |
|
標磚 |
240x115x53mm |
30 |
60000 |
21，600，000 |
8Hrs/day 2 shift
300Days/Year |
|
空心砌塊 |
390x190x190mm |
6 |
11520 |
4147，200 |
|
多排孔磚 |
240x115x90mm |
15 |
30000 |
10，800，000 |
YTQ6-15免燒磚機技術參數
|
主機尺寸 |
6050*3500*2950（mm） |
|
成型面積 |
800x600(mm) |
|
成型高度 |
32-200(mm) |
|
成型周期 |
11-15(s) |
|
托板尺寸 |
850x680(mm) |
|
主機重量 |
12.5(t) |
|
主機功率 |
31.5kw |
